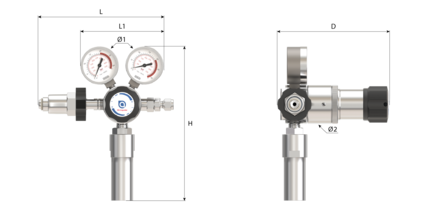

DHPS 200-175-30
Labor & Analytik / Industrie-Prozesse
•Flaschendruckminderer - Einstufig
•Montage an 200 bar Druckgasflasche
•Geeignet für nicht-korrosive Reinstgase und Gemische
•Messing verchromt
•Anwendbar für Wasserstoff / Edelgase / Stickstoff
Entwickelt für den Einsatz von: brennbare Gase / Reinstgase nicht korrosiv bis Qualität 6.0 inkl. ALPHAGAZ™ 1&2 / Nicht-korrosive Gemische mit Konzentrationen größer als 1 ppm
•Montage an 200 bar Druckgasflasche
•Geeignet für nicht-korrosive Reinstgase und Gemische
•Messing verchromt
•Anwendbar für Wasserstoff / Edelgase / Stickstoff
Entwickelt für den Einsatz von: brennbare Gase / Reinstgase nicht korrosiv bis Qualität 6.0 inkl. ALPHAGAZ™ 1&2 / Nicht-korrosive Gemische mit Konzentrationen größer als 1 ppm
Bestimmen Sie hier Ihre gewünschten Produkt Eigenschaften
Beschreibung
Art der Anwendung:
Flaschendruckminderer für Reinst- und Sondergase , welche für hohe Drücke und Durchflussraten ausgelegt sind. Diese werden überwiegend in Laboratorien und Produktionsstätten, bei Druckbeaufschlagungen oder Dichtheitsprüfungen angewendet. SpezifikationenDie DHP-Druckregler sind mit einem Ausgangsdruck-Dekompressionssystem ausgestattet. Die Dekompression des nachgeschalteten Regelsystems ist durch Drehen des Handrads gegen den Uhrzeigersinn möglich.
Spezifikationen
Art der Anwendung:
Flaschendruckminderer für Reinst- und Sondergase , welche für hohe Drücke und Durchflussraten ausgelegt sind. Diese werden überwiegend in Laboratorien und Produktionsstätten, bei Druckbeaufschlagungen oder Dichtheitsprüfungen angewendet. SpezifikationenDie DHP-Druckregler sind mit einem Ausgangsdruck-Dekompressionssystem ausgestattet. Die Dekompression des nachgeschalteten Regelsystems ist durch Drehen des Handrads gegen den Uhrzeigersinn möglich.
Spezifikationen
Hoher Benutzerkomfort: Mühelose und Genaue Druckregelung für einen breites Druckregelband, selbst bei hohem Druck dank des Kolbendesigns.
Automatische Dekompression: Die automatische Dekompression ermöglicht es, mit einer einzigen Geste des Loslassens des Handrads den Druck im nachgeschalteten Kreislauf zu entlasten und/oder anzupassen.
Ergonomisch: Robustes Handrad für eine einfache Steuerung.
Info plusSammelventile ermöglichen die Kanalisierung von Gasen nach außen.
Automatische Dekompression: Die automatische Dekompression ermöglicht es, mit einer einzigen Geste des Loslassens des Handrads den Druck im nachgeschalteten Kreislauf zu entlasten und/oder anzupassen.
Ergonomisch: Robustes Handrad für eine einfache Steuerung.
Produktdaten
| Referenz | DHPS_200-175-30 |
| Max. Ausgangsdruck (Regelbereich) | 20 BIS 175 BAR |
| Material (Körper) | Messing verchromt |
| Ventilsitz | PTFCE (Kel-F®) |
| Material (Ventil) | Messing |
| Piston | Edelstahl |
| Filter | Monel® 400 |
| Manometer | Mechanik aus Kupferlegierung, Ø 50 mm, Dichtung aus PA 6.6 |
| Abblaseventil | Messing, Abblaseventil kalibriert bei 125 oder 210 bar |
| Dichtwerkstoffe | Nitrile |
Abmessungen
Länge (L):115.0000 MILLIMETER
Höhe (H):230.0000 MILLIMETER
Tiefe (D):120.0000 MILLIMETER
Durchmesser 1:50.0000 MILLIMETER
Nettogewicht2.3000 KILOGRAM
Länge (L):115.0000 MILLIMETER
Höhe (H):230.0000 MILLIMETER
Tiefe (D):120.0000 MILLIMETER
Durchmesser 1:50.0000 MILLIMETER
Nettogewicht2.3000 KILOGRAM
Sicherheits - und Transporthinweis
Achtung, bei Verwendung von brennbaren Gasen muss an Abblaseventilen, Spülanschlüssen und Sicherheitsventilen das austretende Gas gefahrlos abgeleitet werden.
Achtung, bei Verwendung von brennbaren Gasen muss an Abblaseventilen, Spülanschlüssen und Sicherheitsventilen das austretende Gas gefahrlos abgeleitet werden.
